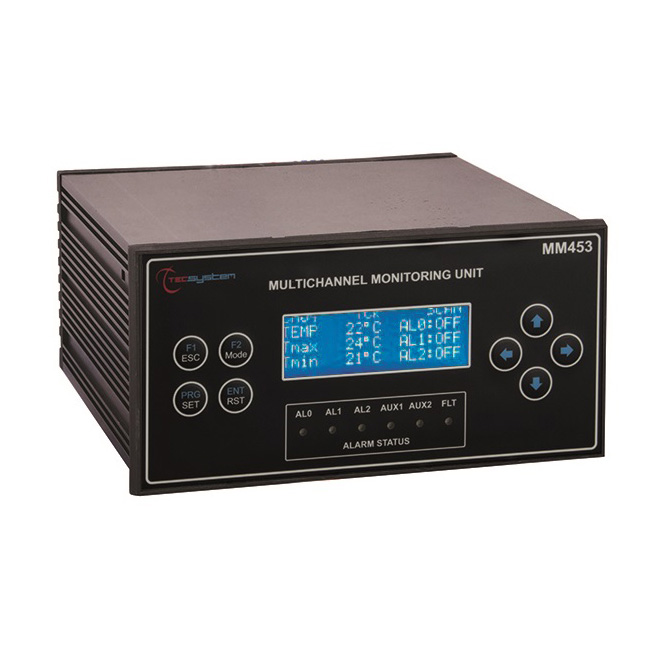

Regulator temperatury

Kompletne urządzenie do regulacji temperatury. Zaprojektowane do sterowania temperaturą generatorów GENSET.

Sterowanie temperaturą:

• łożysk
• gazu wylotowego
• smarowania olejem
• chłodzenia wodą

Jednostkę można konfigurować do 24 wejść dla RTD (Pt100 i Pt1000) lub termoelektrycznych czujników (TcK). Dla każdego kanału można skonfigurować 3 osobne wartości progowe alarmu z możliwością przypisania każdego kanału do dwóch oddzielnych przekaźników (Aux i Al). Funkcjonalne wyświetlenie parametrów umożliwia szeroki alfanumeryczny wyświetlacz. Dostępne opcje: cyfrowe wyjście RS485 Modbus RTU i analogowe wyjście 4-20mA. Szeroki wachlarz możliwości konfiguracji sprawia, iż jednostka znajduje wiele zastosowań i spełnia wymagania w zakresie sterownia instalacjami. Karty z wejściami dostosowanymi do wymagań klienta są dostępne na życzenie.

Uniwersalne zasilanie: z wejściem od 24 do 240 V AC lub DC

SPECYFIKACJA TECHNICZNA

ZASILANIE

• Wartości znamionowe: 24-240 V AC DC
• V DC z odwracalną polaryzacją

WEJŚCIA

• Od 1 do 24 konfigurowalnych wejść przez różne karty:
• Karta dla 4 wejść czujnika RTD Pt100
• Karta dla 4 wejść czujnika RTD Pt1000
• Karta dla 4 wejść termoelektrycznego czujnika TcK
• Możliwość zamontowania w tym samym regulatorze różnych kart (RTD lub Tc)
• Odłączalne zaciski tylne
• Kanały wejściowe zabezpieczone przed zakłóceniami elektromagnetycznymi
• Kompensacja długości kabli czujników do 500 m (1mm2)

WYJŚCIA

• 5 przekaźników alarmu ( AL0- AL1-AL2-AUX1-AUX2)
• 1 przekaźnik błędu czujnika lub nieprawidłowego funkcjonowania (FAULT)
• Obciążalność styków wyjściowych: 5A - 250 V AC
• Opcja: wyjście 4-20mA (z sygnałem synchronizującym)
• Opcja: RS485 ModBus RTU

TESTY I OSIĄGI

• Montaż zgodny z wymaganiami CE
• Ochrona przed zakłóceniami elektromagnetycznymi zgodnie z CEI-EN 61000-4-4
• Wytrzymałość dielektryczna: 2500 V AC przez 1 minutę pomiędzy przekaźnikami a czujnikami, przekaźnikami a zasilaniem, zasilaniem a czujnikami
• Dokładność: ± 0,5% zakresu skali ± 1 cyfra
• Temperatura robocza otoczenia: od -20 °C do +60°C
• Wilgotność: 90% bez kondensacji
• Obudowa: czarne anodowane aluminium
• Pobór mocy: 10VA
• Przechowywanie danych: minimum 10 lat
• Cyfrowa liniowość sygnału czujnika
• Obwód autodiagnostyki
• Opcja: zabezpieczenie części elektronicznej (Trop.)

WYŚWIETLANIE I ZARZĄDZANIE DANYMI

• wyświetlacz LCD: 20 znaków, 4 wiersze do wyświetlania danych roboczych i parametrów programowania
• 3 diody LED do wskazania wybranego kanału
• diody LED do sygnalizowania stanu przekaźników (AL0- AL1-AL2-AUX1-AUX2-FLT)
• Zakres kontrolowania temperatury:
  • 40°C ÷ 240°C dla Pt100
  • 0° C ÷ 300°C dla Pt1000
  • 40°C ÷ 1000°C dla TcK
• 3 wartości progowe alarmu dla każdego wejścia
• Diagnostyka czujników (Fcc-Foc)
• Możliwość ustawienia automatycznego skanowania kanałów, kanału priorytetowego, ręcznego skanowania,
• zapamiętywanie alarmów
• Zapamiętywanie maksymalnych i minimalnych temperatur osiągniętych przez kanały i alarmy

WYMIARY

• 192 x 96 mm - DIN43700 – głębokość 220 mm (łącznie z zaciskami)
• Wycięcie w panelu 188 x 92 mm

Kliknij tutaj aby pobrać ulotkę MM453.
