Nowa jednostka sterująca MT4X4 jest pierwszym produktem Tecsystem, które wykorzystując czujniki Pt100 może być w sposób szybki i łatwy instalowana na szynie DIN.

Nowa konstrukcja zwiększa również elastyczność programowania.



Dostępne są 2 wersje urządzenia:



MT4X4 BASIC

• 4 wejścia na czujniki Pt100 (3 przewody)
• 4 przekaźniki (AUX-ALARM-TRIP-FAULT)

MT4X4 D

• 4 wejścia na czujniki Pt100 (3 przewody)
• 4 przekaźniki (AUX-ALARM-TRIP-FAULT)
• Wyjście cyfrowe RS485 MODBUS RTU

Łatwość przystosowania do różnych aplikacji

4 kanały z wejściami dla czujników Pt100 - CH1-CH2-CH3-CH4 wraz z możliwością włączenia poszczególnych kanałów, włączenia stycznika AUX oraz niezależne programowanie progów ALARM oraz TRIP

Zakres zasilania od 85 do 260 Vac-dc 50/60Hz

Uniwersalny zakres odczytu temperatury 0°C+240°C

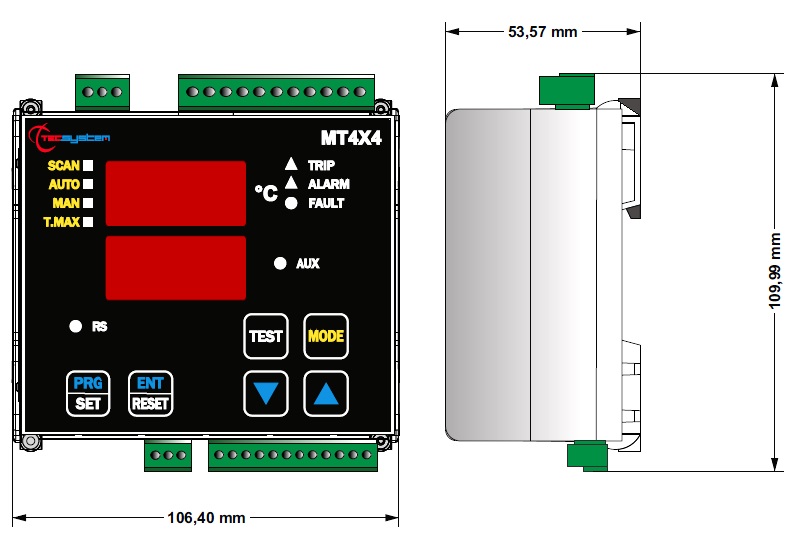

Kompaktowe wymiary do montażu na szynie DIN



Zgodnie ze  standarami nowej linii produktów ED16, MT4X4 zapewnia:



Nowy Mikroprocesor

Nowy mikroprocesor daje o wiele więcej możliwości funkcjonowania i zarządzania danymi.

Podwójny wyświetlacz

Wraz z wprowadzeniem podwójnego wyświetlacza dajemy możliwość obsługi i wizualizacji przekazywanych wiadomości w czytelniejszy i łatwiejszy sposób, jeżeli jest taka potrzeba

Zwiększenie zdolności przekaźników

Poprawa parametrów technicznych używanych przekaźników alarmowych: AUX-ALARM-TRIP-FAULT Styczniki beznapięciowe 10A-250Vac-res.

Bardziej tłumiące wyjścia Pt100

Nowe komponenty do tłumienia przepięć wejść Pt100, poprawiające zachowanie jednostki wtrudnych warunkach, gdzie poziom szumów jest poza standardami EMC.

Funkcja Failsafe

Jednostka MT4X4 pozwala na wybór działania styczników jako normalnie otwartych lub normalnie zamkniętych styków roboczych dla przekaźników FAULT, ALARM i TRIP z wprowadzeniem funkcji Fail Safe lub bez funkcji "No" Fail Safe.

Wprowadzenie domyslnej tabeli programowania

Ustawienie "SET" tabela programowania pozwala na ustawienie własnych wymaganych przez klienta czy operatora parametrów działania jednostki, przy wyborze SET-1 możliwe jest przywrócenie parametrów domyślnych.

Opcjonalne wyjście Ethernet (CONV. ETH)

Łączność Ethernetowa MT4X4 D jest dostępna za pośrednictwem konwertera zewnętrznego CONV.ETH, który pozwala zaimplementować funkcje odczytu i programowania różnych parametrów bezpośrednio w systemie monitorowania transformatorów.

Zintegrowany moduł zawiera wszystkie podstawowe funkcje sieciowe, zwłaszcza połączenieEthernet 10Base T / 100Base-TX, TCP / IP nadające się do pracy w trybie Modbus TCP slave.

Konwerter CONV.ETH pozwala na zdalną konfigurację oraz monitorowanie pracy jednostki sterującej a ponadto rozwiązywanie problemów w czasie rzeczywistym.



Gdzie można zainstalować nowy MT4X4 ?



Elastyczność programowania, 4 kanały, które można indywidualnie włączyć wraz z niezależnym ustawieniem progów ALARM i TRIP dla każdego kanału indywidualnie, ponadto wprowadzenie funkcji FAILSAFE, w połączeniu z kompaktową zabudową i możliwością instalacji na szynie DIN, pozwalają na zastosowanie jednostki sterującej MT4x4 w różnych aplikacjach, na przykład:

• Silniki elektryczne
• Trójfazowe transformatory elektryczne
• Specjalne rodzaje transformatorów (jednofazowe / dwufazowe)
• Reaktory elektryczne
• Diody prostownicze
• Inne



Kliknij tutaj aby pobrać kartę katalogową nowego urządznie MT 4x4.
